地脚螺栓锚固长度规范详解

时间:2025-02-20     作者:欧亿铭【原创】   阅读

地脚螺栓锚固长度规范详解



在各类建筑工程中,地脚螺栓起着至关重要的作用,它如同建筑结构的 “根须”,将上部结构稳固地连接到基础之上,确保整个建筑的稳定性与安全性。而地脚螺栓的锚固长度规范,更是这一关键连接环节的核心准则。

一、地脚螺栓锚固长度规范的重要性



规范的锚固长度是保障地脚螺栓与基础混凝土之间有效传递荷载的关键。若锚固长度不足,地脚螺栓在承受拉力、剪力等外力作用时,可能会从混凝土中拔出,导致上部结构失稳,引发严重的安全事故。反之,过长的锚固长度则会造成材料浪费和施工成本增加。因此,严格遵循锚固长度规范,是在保证建筑安全的前提下实现经济效益最大化的必要条件。

二、影响地脚螺栓锚固长度的因素



1.混凝土强度等级:混凝土强度越高,其与地脚螺栓之间的粘结力越强,所需的锚固长度相对越短。例如,在 C30 混凝土中,地脚螺栓的锚固长度要求与 C20 混凝土中就有所不同。

2.螺栓直径:直径较大的地脚螺栓,由于其与混凝土的接触面积相对较大,在相同条件下,锚固长度可适当缩短。

3.荷载类型:承受静荷载的地脚螺栓与承受动荷载(如地震作用、机器振动等)的地脚螺栓,锚固长度要求存在差异。动荷载作用下,为确保结构的可靠性,通常需要更长的锚固长度。

4.环境条件:处于腐蚀环境中的地脚螺栓,为保证其耐久性和结构安全性,可能需要增加锚固长度,以弥补因腐蚀可能导致的粘结力下降。

三、常见的地脚螺栓锚固长度规范要求

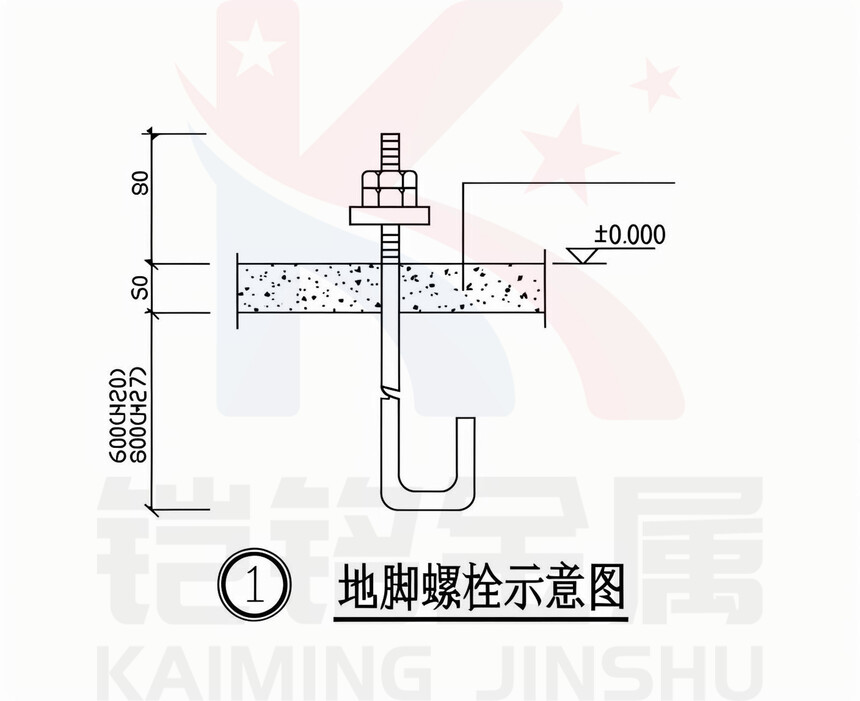

1.国家标准:我国现行的建筑结构设计规范中,对不同类型、不同应用场景的地脚螺栓锚固长度都给出了明确的计算公式和取值范围。一般情况下,地脚螺栓的锚固长度 La 可通过公式 La = α×(fy/ft)×d 来计算,其中 α 为锚固长度修正系数,fy 为地脚螺栓的抗拉强度设计值,ft 为混凝土轴心抗拉强度设计值,d 为地脚螺栓的公称直径。

2.行业标准:不同行业根据自身工程特点和需求,也制定了相应的地脚螺栓锚固长度标准。例如,电力行业在发电厂、变电站等工程建设中,对用于固定大型设备的地脚螺栓锚固长度,就有更为严格的要求,以确保设备在运行过程中的稳定性。

四、实际工程中的应用与注意事项

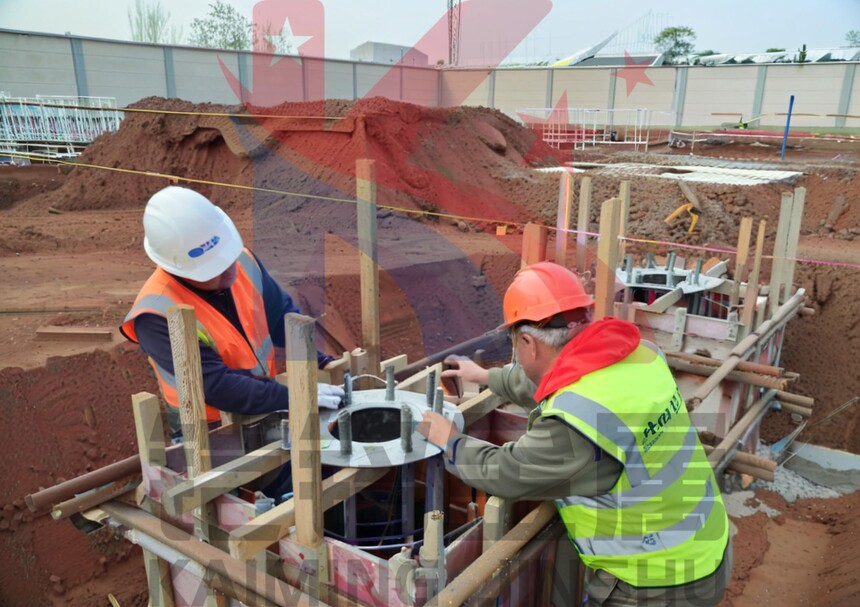

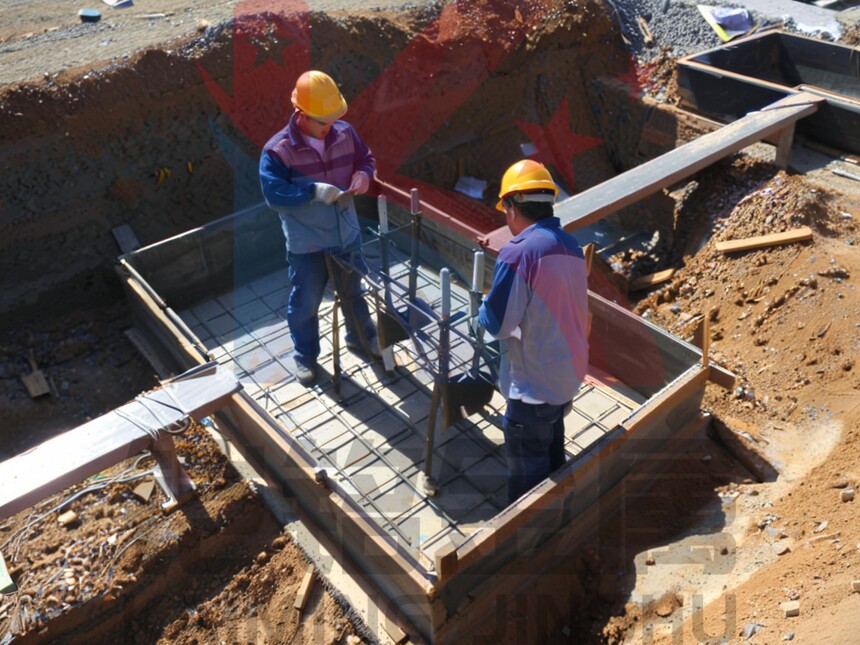

1.施工过程控制:在施工过程中,必须严格按照设计要求的锚固长度进行地脚螺栓的埋设。确保地脚螺栓的位置准确,垂直偏差控制在允许范围内,避免因施工误差导致锚固长度不足或不均匀受力。

2.质量检验:施工完成后,应通过现场拉拔试验等手段对地脚螺栓的锚固质量进行检验。对于不符合锚固长度规范要求的部位,必须及时进行整改,确保工程质量符合标准。

3.维护与监测:在建筑结构的使用过程中,定期对地脚螺栓进行维护和监测,观察是否有松动、腐蚀等情况,及时发现并处理潜在的安全隐患。


地脚螺栓锚固长度规范是建筑工程领域不可或缺的重要准则。无论是设计人员、施工人员还是工程管理人员,都应深入理解其内涵,严格按照规范要求进行设计、施工和管理,共同为建筑结构的安全与稳定保驾护航。
