• 普通工况：多采用 Q235 碳素结构钢，其抗拉强度≥375MPa，延伸率≥26%，适用于荷载较小的轻型设备固定，如小型电机、通风管道等。

•

• 重型荷载场景：需选用高强度合金结构钢，如 45 号钢、Q355B 钢等，其中 45 号钢经调质处理后，抗拉强度可达 600MPa 以上，能承受大型机床、起重机等设备的长期高压。

• 特殊环境：在潮湿、腐蚀性环境中（如化工车间、海边工程），需采用 304 或 316 不锈钢材质，其铬镍合金成分可形成钝化膜，耐盐雾性能≥500 小时，有效抵抗锈蚀。

• 螺纹精度：按 GB/T 196《普通螺纹 基本尺寸》执行，螺纹公差等级通常为 6g，牙型角 60°，螺距误差≤±0.02mm，确保与螺母顺畅配合，避免 “滑丝” 风险。

• 长度与直径：常见规格从 M12×150mm 到 M64×1500mm 不等，长度公差控制在 ±2mm，直径公差≤±0.5mm。例如 M20 地脚螺栓，螺纹段长度需≥80mm，非螺纹段直线度≤1mm/m，保证安装时与基础孔位精准对齐。

•

• 弯钩与结构尺寸：L 型、J 型地脚螺栓的弯钩长度为直径的 5-10 倍（如 M20 螺栓弯钩长 100-200mm），U 型螺栓的两臂间距公差≤±1mm，确保与被固定件紧密贴合。

• 抗拉强度测试：按 GB/T 3098.1《紧固件机械性能 螺栓、螺钉和螺柱》，采用万能试验机进行拉伸试验，断裂载荷需≥设计荷载的 1.2 倍。例如 M24 地脚螺栓，设计抗拉载荷为 200kN，测试断裂载荷需≥240kN。

•

• 抗剪强度测试：针对承受横向力的场景（如桥梁支座、振动设备），抗剪强度需≥300MPa，确保在水平推力作用下不发生剪切变形。

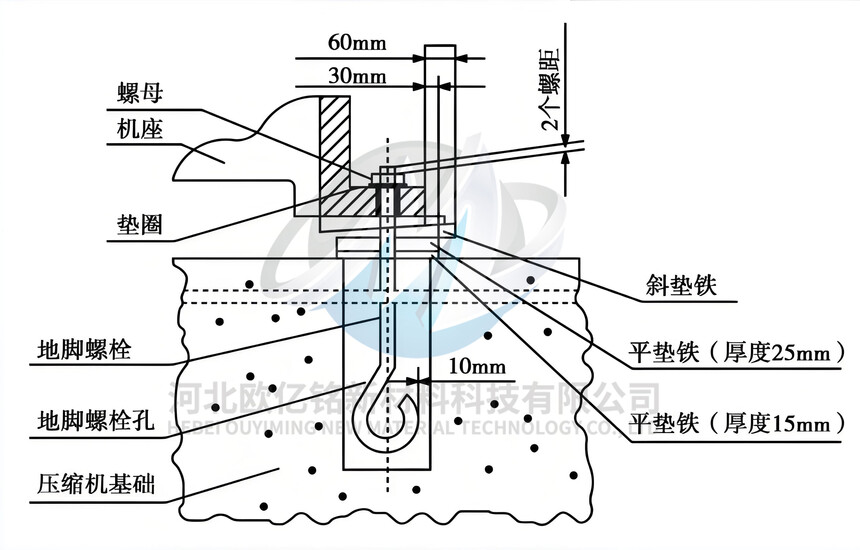

• 锚固力测试：预埋式地脚螺栓需通过现场拉拔试验，锚固力≥设计值的 1.1 倍。如用于钢结构柱脚的 M30 地脚螺栓，单根锚固力需≥500kN，防止结构在强风或地震中位移。

地脚螺栓的表面处理需满足防腐与美观要求，常见工艺及标准如下：

• 热浸镀锌：锌层厚度≥85μm，按 GB/T 13912 执行，镀层均匀无漏镀，经盐雾试验 48 小时无红锈，适用于户外工程、水利设施等。

• 电镀锌：锌层厚度 10-20μm，钝化处理后耐中性盐雾≥72 小时，成本较低，适用于室内干燥环境。

• 达克罗涂层：由锌粉、铝粉与铬酸盐组成，厚度 5-10μm，耐腐蚀性是镀锌的 3-5 倍，且无氢脆风险，适合高强度螺栓的表面处理。

优质地脚螺栓的诞生，离不开厂家对标准的严格执行。生产厂家欧亿铭不仅通过 质量管理体系认证，还参与多项行业标准的修订，其生产流程实现全链路可追溯：从原材料入库到成品出厂，每根螺栓均附带唯一编号，扫码即可查看材质报告、检测数据与生产记录。此外，欧亿铭还可为客户提供定制化服务，根据工程图纸调整螺栓尺寸、材质与表面处理工艺，在满足标准的同时，精准匹配实际需求。
